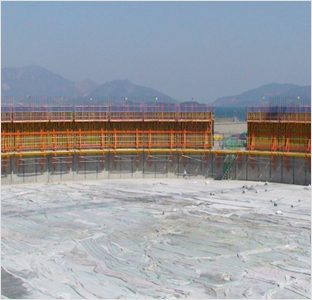

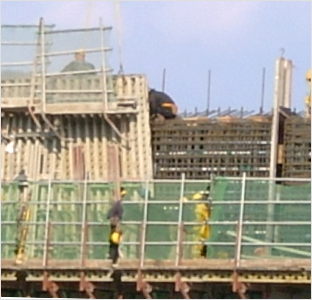

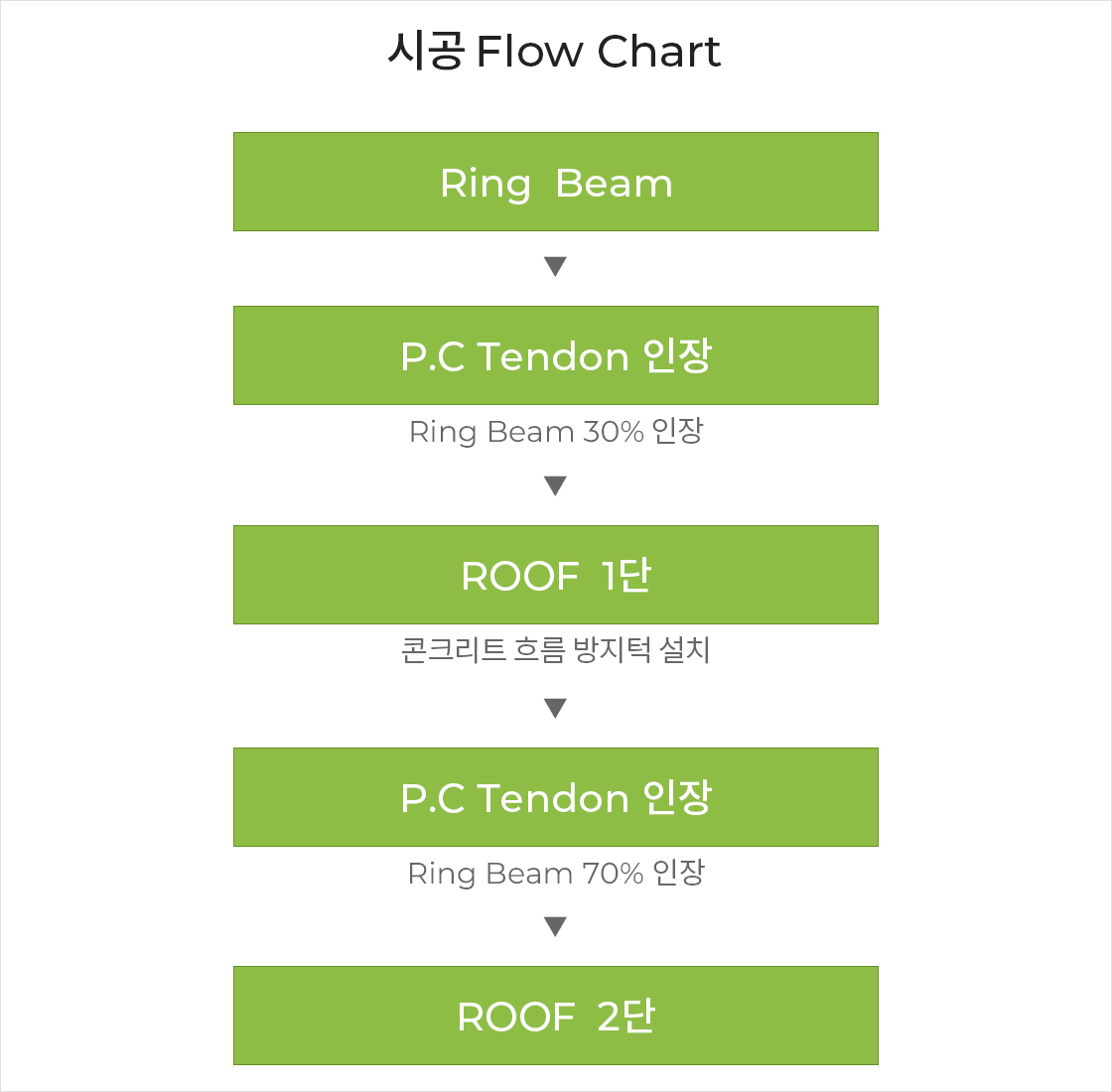

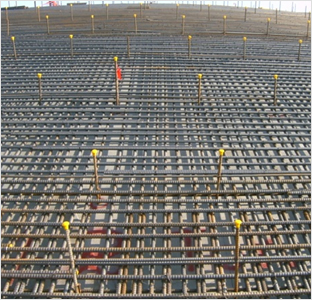

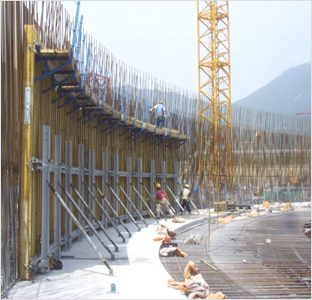

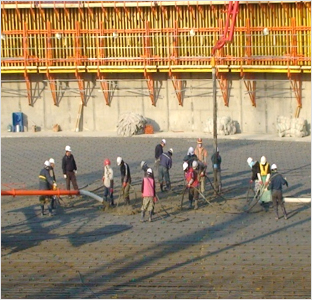

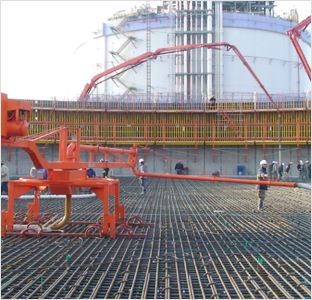

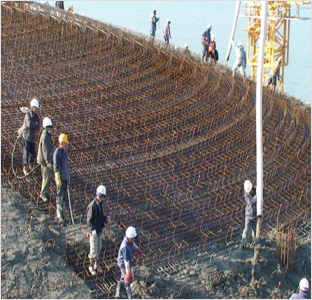

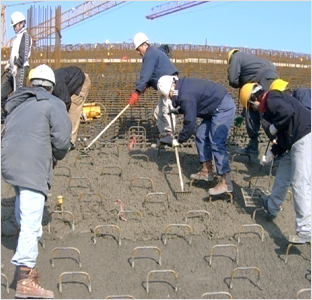

LNG/LPG TANK

SHEATH DUCT (수평)설치

• 쉬스관은 요구되는 위치와 방향에 손상이 없도록 하며 콘크리트 작업중에 변위나 변형을 방지하기 위하여 간격재인 쉬스관 지지철근을 설치 하여 단단히 지지하도록 한다.

• 쉬스관은 1m 이내 간격으로 지지, 고정하며 시공중 이동 또는 부력에 의한 부상 등을 방지 할 수 있도록 견고하게 고정한다.

• 콘크리트 작업중 쉬스관 내부에 시멘트풀이 침투하지 않도록 모든 조인트 연결부는 청테이프 및 절연테이프를 사용하여 봉한다.

• 쉬스관 설치시 중심선 허용오차는 ±15mm 이내로 설치하며 오차 범위 이상이 될 경우 수정 설치한다.

•

  SHEATH DUCT 설치

•

  SHEATH DUCT 정착구 연결

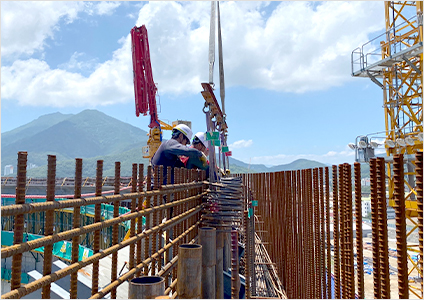

SHEATH DUCT (수직)설치

• 수직 파이프는 요구되는 위치와 방향에 손상이 없도록 하며 콘크리트 작업중에 변위나 변형을 방지하기 위하여 라운드 철근을 설치 하여 수직 파이프와 용접을 하여 움직이지 않도록 고정한다.

• 콘크리트 작업중 수직 파이프 내부에 시멘트풀이 침투하지 않도록 모든 조인트 연결부는 청테이프 및 절연테이프를 사용하여 봉한다.

• 수직 파이프 설치시 중심선 허용오차는 ±15mm 이내로 설치하며 오차 범위 이상이 될 경우 수정 설치한다.

•

  수직 U-파이프 설치

•

  수직 파이프 설치

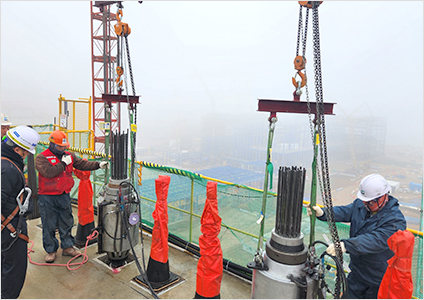

Anchor Head 및 Wedge설치

• Anchor Head를 밀어 넣어 정착구에 밀착시킨 후 Wedge Hole 마다 Wedge를 끼운다.

• 정착구에 부착되어 있던 접착테이프나 마개를 제거하고 정착구 상태를 확인하여 콘크리트 잔여물이나 각종 오물이 남아있을 경우에 이를 제거하며 정착구 전면도 깨끗하게 유지한다

•

• Post-Tensioning 작업

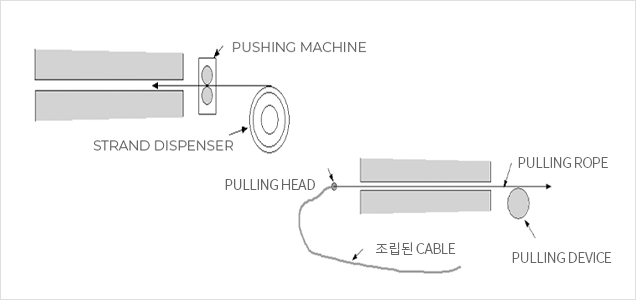

  Post-Tensioning 작업을 위하여 Duct 내부에 강연선을 설치하게 되며, Duct내부에 강연선을 설치하는 방법은 Pushing방식의 설치 방법과 Pulling방식의 설치 방법이 있다.

  본 현장에는 Horizontal Tendon 설치는 Pushing 방식을 적용하고 Vertical Tendon의 설치에는 Pulling 방식을 적용한다.

•

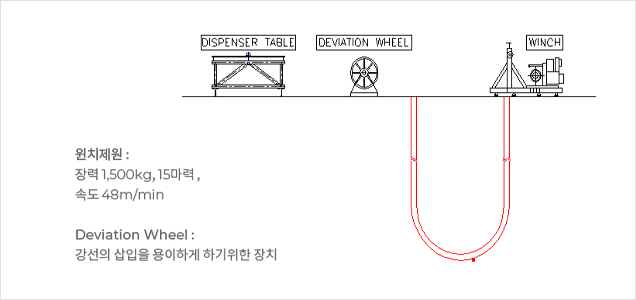

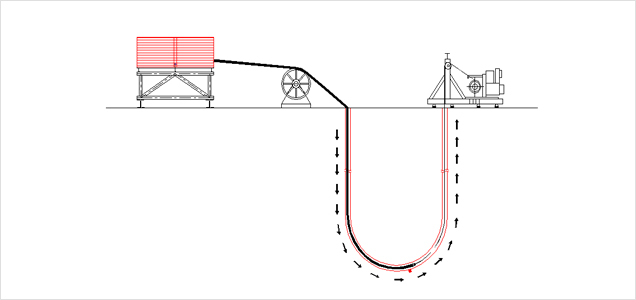

• Pulling 방식

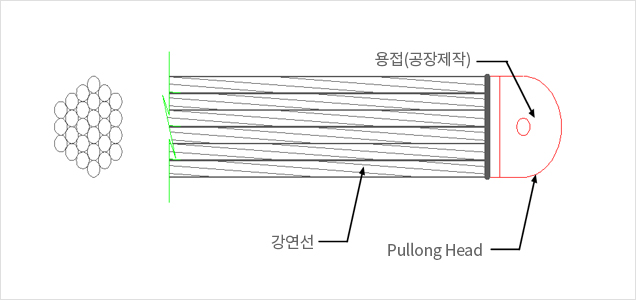

  Pulling방식은 설치해야 할 Tendon을 작업장에서 미리 제작하여 Duct내로 끌어들여 설치하는 방식으로 여러 가닥의 강연선 삽입을 한번의 작업으로 이루어 질 수 있는 편리함이 있으나 인양이나 인발을 위한 특수 장치가 필요 하며 삽입부의 넓은 작업공간이 확보되어야 한다.

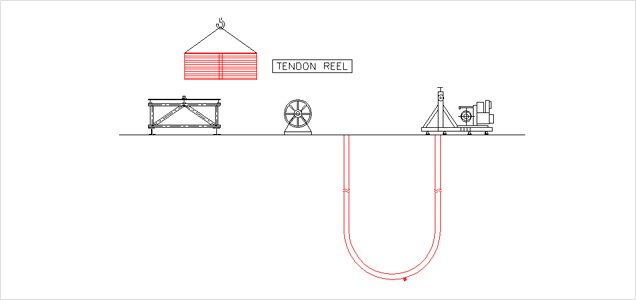

  Dispenser Table, Deviation Wheel과 Winch를 설치한다.

•

• Tendon Roll 설치

  공장 제작된 Tendon Roll을 Dispenser Table에 설치한다.

•

• Tendon 삽입

  인양 케이블을 인양하여 Tendon을 삽입한다.

•

• 강연선 양끝 가고정

  삽입 작업을 마친 후 강연선 양끝을 가고정 한다.
